如何降低电路板的噪声日期:2021-09-03     人气:184
      很多电路板厂家在设计电路板的时候,电路原理设计的很好,甚至说很优秀,但是,在调试过程中会出现各种各样的噪声,电路板不能达到预期目的,有时更甚者,不得不重新lay板子。那么怎样才能降低电路板的噪声呢?

      一块性能良好的电路板,我们电子工程师一眼就能看出其大致分布(前提是知道这块板子什么功能),这就是我们常说的功能模块分离原则。功能模块,就是有一些电子元器件组合起来,完成某种功能的电路集合。在实际设计中,我们需要将这些电子元件靠近,减小电子元件之间的布线长度以便增加电路模块的作用。其实这也不难理解,我们常见的开发板或者手机都是这么做,特别是手机,如果你将手机拆开后,你就会发现各个模块之间分离的很明显,并且各个模块都用法拉第电笼进行屏蔽。

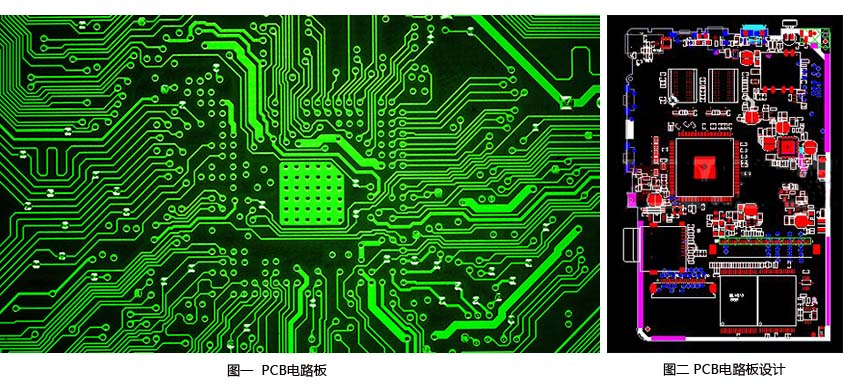

     上图是一个开发板的PCB,从布局中可以看出各个接口电路分离很明确,SDRAM和DDR以及SD卡接口电路等走线不会造成相互的干扰。通过将系统的模块分区,有助于信号完整性,防止系统模块之间的高频干扰,提高系统的稳定。

      其次,还要注意当一个PCB电路板上有模拟和数字电路时,需要将二者分开,如果非要扣一个帽子,那就有寂静区。所谓的寂静区,就是将模拟电路和数字电路或者各个功能模块之间进行物理隔离的区域。这样一来,就可以防止别的模块对该模块的干扰。在上面说的手机电路板中,寂静区很明显。注意,寂静区和电路板的地是不连接的。
