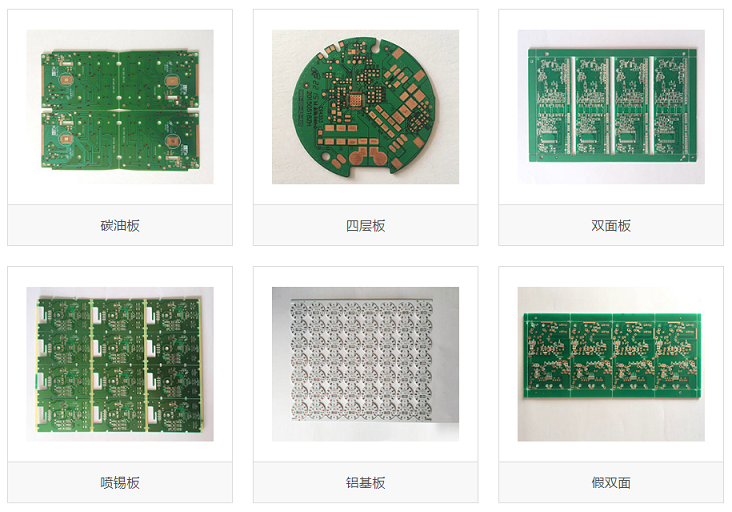

东莞勤鹏电子是一家专业生产单、双面板、喷锡板、假双面、铝基板、电源板、电金双面板、双面线路板、碳油板、多层线路板及厚金、沉金等印刷线路板。产品广泛用于通信设备、计算机、电源电子、家用电器、LED、安防电子等高科技领域。

       那么，在pcb电源层布线设计中有什么技巧呢？接下来由勤鹏网站小编为您介绍：

       pcb电源层布线规划高速电源PCB板的关键之一便是要尽可能的减小由于线路阻抗引起的压降和高频电磁场转换而引进的各种噪声。通常用两种方法来解决上述问题。一是电源总线技能(POWER BUS)，二是选用一个单独的电源层进行供电。

1、沟通输入与直流输出要有较清晰的布局区分，最佳办法是能够互相阻隔。

2、输入端与输出端（包含DC/DC改换初级与次级）布线间隔最少要在5毫米以上。

3、控制电路与主功率电路要有较清晰的布局区分。

4、尽量避免大电流高电压布线与测量线、控制线的并行布线。

5、在空白的板面尽量敷铜。

6、在大电流高电压的布线衔接中，尽量避免用导线在空间中长间隔衔接，它导致的搅扰是很难处理的。

7、如果本钱允许的情况下，可选用多层板布线，有专门的辅助电源层与地层，将大大下降EMC的影响。

8、工作地是最简单受搅扰的，因而尽量采纳大面积敷铜的布线办法。

9、屏蔽地的布线不能构成显着的环路，这样的话会形成天线效应，简单引进搅扰。

10、大功率的器材最好能比较规整地布局，便于散热器的装置及散热风道的规划。
